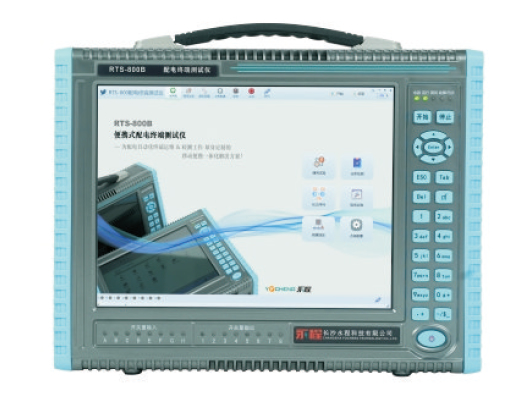

RTS-800B是測試各類配電自動化終端的移動便攜式一體化解決方案。為配電自動化終端運維與檢測量身定制的自動化、圖形化功能測試單元，集終端供電、繼電保護測試儀、模擬斷路器、終端后臺調試軟件、萬用表等功能于一體，簡化配電自動化工作場景，讓運維檢測人員更加得心應手。
-
主要功能
-
技術特點
-
技術指標
-
適用范圍
-
相關下載
現場運維[讀定值后自動試驗]
倉庫檢測[讀寫定值自動試驗]
出廠檢測[依據國標自動試驗]
移動便攜：A4大小，重量小于4.5Kg，內置30AH鋰電池
操作簡單：擁有觸摸屏、軟鍵盤與實體小鍵盤多種操控方式，軟件界面簡單易懂。
穩定精密：誤差＜±0.05%的高精度電壓、電流源，4U4I同時輸出，可直接為FTU、DTU供電。
功能強大：自動化保護試驗、圖形化FA邏輯驗證，自動讀/寫定值，支持EXCEL/CSV點表直接導入。
智能自檢：過流、短路、開路、過功率、過熱、失真等自檢保護策略，有效延長儀器生命周期。
智能管理：鋰電池智能充、放電與節能管理，讓電池壽命與續航時間更長。
超級快充：PD3.1快充技術，標準Type C接口，最快半小時充滿。
交流電壓源
輸出范圍： 4×220V
輸出精度： ±0.05%，±0.2%可選
交流電流源
輸出范圍： 4×20A
輸出精度： ±0.05%，±0.2%可選
直流電壓源
輸出范圍： 4×300V
輸出精度： ±0.2%
直流電流源
輸出范圍： 4×10A
輸出精度： ±0.2%
輔助直流
24V、48V各1路
輸出頻率
輸出范圍： 0~1000Hz
分辨率： 1mHz
精度： ±0.001Hz（10~65Hz）,±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz）
輸出相位
輸出范圍： 0~359.999°
分辨率： 0.001°
輸出精度： ±0.05°（40~60Hz）
諧波
輸出范圍： 2~20次諧波及直流
輸出精度： ±0.1%
電流、電壓同步性 ＜10μs
大電流輸出時間
0~6A， 連續輸出
6~12A， >10s
12~Imax, >3s
電壓測量
測量范圍： 1×600V AC/DC
測量精度： ±0.2%
電流測量
測量范圍： 1×30A AC，電流鉗
測量精度： ±0.2%
同步接口
內置GPS/北斗雙模對時模塊，外接GPS天線
對時精度： <1μs
電以太網口
1個，RJ-45，100/1000Mbits/s
開關量輸入
8路，10-250VDC或空接點，自動識別，無極性
開關量輸出
8路，4空接點/4快速開出
交直流開斷能力： 0.5A，250V
快速開出時間： <10μs
屏幕
10.4’多點觸控電容屏
分辨率：1024×768
電池容量
30Ah
體積與重量
300 ×220 ×90 （mm），4.5Kg
現場運維：移動輕便,不受地形因素影響,一機多用,推動現場運維工作更快更好執行。
倉庫檢測：全自動化圖形化測試過程，您只需按向導指引操作即可完成。
通用設備校準：電度表、變送器、故障錄波器等各類測量?jì)x表（V、I、f、Φ、S、P、Q）校準工作。
電力系統仿真：Comtrade、CSV格式瞬態數據仿真回放，再現故障瞬間系統特征波形。
技培與教學：電力技能培訓機構&電力學院繼電保護技能培訓學習專用儀器。
設備檢測檢驗：配電自動化終端制造廠商、檢測機構檢測與檢驗工作，為檢測工程師助力。
